Innovativt konsultföretag löste komplex designutmaning

Etac letade efter en leverantör och partner som kunde hjälpa till att omvandla en komplicerad detaljkonstruktion till en produktionsdetalj. Det handlade om ett handtag till deras nya förflyttningsplattform Molift Transfer Pro, som hjälper vårdpersonal att förflytta patienter inom sjukvården.

Utformningen av ämnet medförde utmaningar

De hade utvecklat en handtagsdesign som uppfyllde alla deras önskemål när det gällde ergonomi och komfort. Eftersom den sammansatta produkten skulle användas inom läkemedelsindustrin måste den vara lätt att rengöra. Därför var det mycket viktigt att handtaget var formsprutad i ett stycke för att undvika skarvar där bakterier kunde sätta sig fast.

Problemet var att designen skulle vara svår att gjuta i ett stycke och vid flera tillfällen i projektet hade Etac nått gränsen för vad som var möjligt. De behövde en skicklig partner som var beredd att utmanas och som var beredd att utmana dem. Det var därför Etac vände sig till Idé-Pro:

''Handtaget var en stor utmaning eftersom det inte var många leverantörer som förstod att vi faktiskt menade att vi ville ha det gjutet i ett stycke. Idé-Pro gick helhjärtat in i det och vi lyckades få igenom en produkt med få och bra kompromisser.''

Det säger Peter Jensen, chef för R&D Patient Handling, Etac.

Innovativt konsultföretag löste komplex designutmaning

Sparring i utvecklingsfasen var vägen framåt

För att möta Etacs önskan om att formspruta handtaget i en enda del genomförde våra duktiga tekniker en DFM-analys och kom med konkreta lösningar för att optimera detaljkonstruktionen med avseende på tillverkningsbarhet.

Det handlade bland annat om optimeringar av släppvinklar, geometrier och materialtjocklek. Enligt Peter Jensen var det just sparringen i utvecklingsfasen som var en avgörande faktor i projektet:

"När vi arbetar med Idé-Pro är det framför allt sparringen i designfasen som gör skillnad för oss. Detsamma gäller för det här projektet.’’

Komplexiteten låg i verktyget. På grund av arbetsstyckets form och relativt stora tjocklek var det en utmaning att konstruera ett verktyg som arbetsstycket kunde komma ut ur. Det krävdes ett verktyg med:

Många underskärningar
Många sidodragningar
Många avfasade utstötare i olika riktningar

Resultatet blev ett innovativt verktyg med många rörliga delar, där handtaget framgångsrikt kan formsprutas i ett stycke, och som dessutom förverkligar Etacs vision för designen.

Baksida: Första utkastet till design. Framsidan: Designen med Idé-Pro's korrigeringar.

En professionell partner med hög kunskapsnivå

Peter beskriver samarbetet med Idé-Pro som inspirerande och lärorikt och tillägger:

"Vi i R&D-teamet är mycket nöjda med samarbetet och uppskattar verkligen öppenheten och den enkla kommunikationen. Det goda humöret och den enorma energin gör bara allt lite roligare."

Om Idé-Pro som partner fortsätter Peter:

”Jag skulle rekommendera Idé-Pro till dem som behöver en professionell partner med hög kunskapsnivå för utveckling av detaljer som är lite utöver det vanliga och projekt där snabbhet är viktigt.”

<< Tilbaka

Innovativt konsultföretag löste komplex designutmaning

Utformningen av ämnet medförde utmaningar

Sparring i utvecklingsfasen var vägen framåt

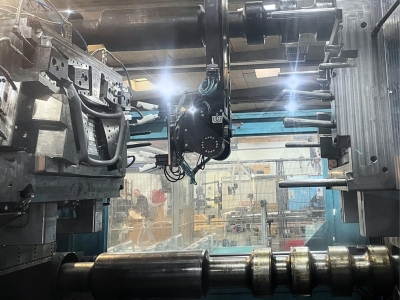

Nedan visas handtaget vid formsprutning
